Ein- und mehrwindige Induktionsheizspulen

Induktionsheizspulen gehören zu den wichtigsten und am leichtesten zu übersehenden Komponenten eines Induktionsheizsystems.

Bei der Modellauswahl konzentrieren sich viele Kunden oft mehr auf die Leistung und die Marke und übersehen dabei wichtige Aspekte.

Welche Spule sollte ich wählen, eine einwindige oder eine mehrwindige?

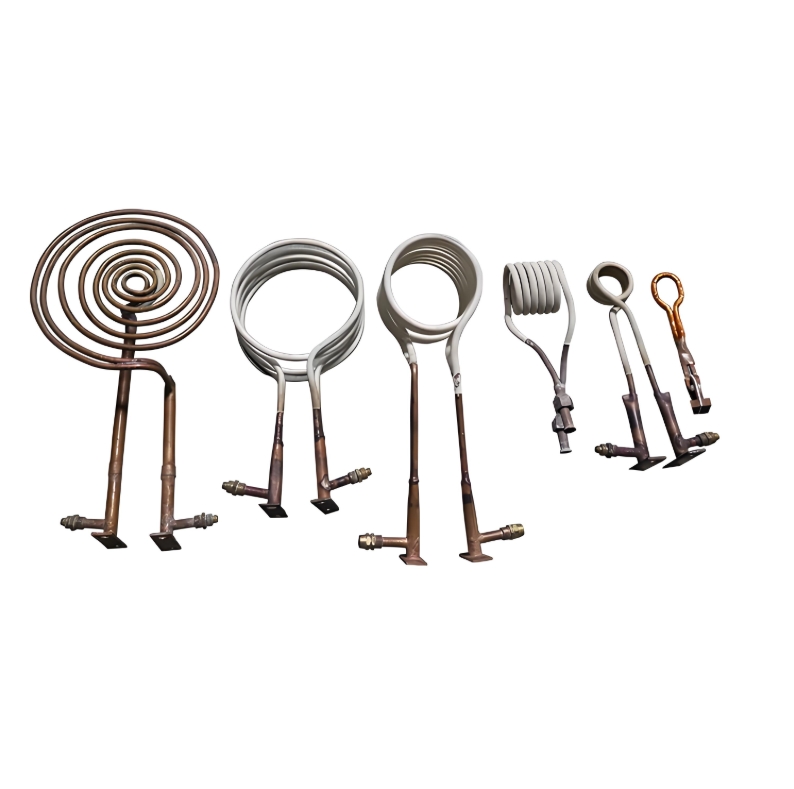

Tatsächlich beeinflussen Unterschiede in der Spulenstruktur direkt die Heizleistung, die Temperaturanstiegsrate, die Temperaturverteilung und die Systemstabilität. Im Folgenden wird der Unterschied zwischen den beiden Varianten vereinfacht erläutert.                                        Induction Heating Coil

1. Einwindungsinduktion – Was ist eine Heizspule?

Eine Einzelwindungsspule ist im Grunde eine Induktionsspule, die aus einem einzelnen Kupferrohr oder Kupferstab besteht.

Hauptmerkmale

Einfacher Aufbau, einwindiger Leiter

Der Spulenwiderstand ist niedrig, der Strom ist hoch

Die Magnetfeldstärke ist konzentriert, der Wirkungsbereich ist gering

Geeignete Anwendungsszenen

Ein Prozess, der eine schnelle Erwärmung erfordert

Arbeiten Sie mit kurzen und konzentrierten Heizbereichen

Hohe Leistung, kurzer Heizbedarf

Beispiel: Lokale Wärmebehandlung, Kantenerwärmung, Schnellschweißen

Zusammenfassung der Vorteile

Der Temperaturanstieg ist schnell

Es besitzt ein starkes Magnetfeld

Einfache Struktur, schnelle Reaktion.

Wichtige Punkte

Relativ konzentrierte Temperaturverteilung

Nicht geeignet für die gleichmäßige Erwärmung langer Werkstücke oder großer Flächen

Stromversorgung und Kühlsystem

2. Was ist eine Induktionsheizspule mit mehreren Windungen?

Eine mehrwindige Spule besteht aus einem Kupferrohr oder Kupferstab mit mehreren Windungen in regelmäßigen Abständen und hat im Allgemeinen drei, fünf oder sogar mehr Windungen.

Hauptmerkmale

Mehr Spulenwindungen, gleichmäßigere Magnetfeldverteilung

Die Strömung ist relativ gering, aber die Bandbreite ist groß.

Der Erwärmungsprozess ist stabiler und besser kontrollierbar.

Geeignete Anwendungsszenen

Prozesse, die eine gleichmäßige Erwärmung erfordern

Arbeiten Sie mit langer Heizlänge oder großer Fläche

Eine Reihe von kontinuierlichen Produktionslinien und Industrieöfen

Beispiele: Rohrheizung, Drehrohrofen, Trocknung, Glühprozess

Zusammenfassung der Vorteile

Gleichmäßige Temperaturverteilung

Der Erwärmungsprozess ist stabil.

Geeignet für Dauerbetrieb und lange Nutzungsdauer

Wichtige Punkte

Die Aufheizrate ist etwas langsamer als bei einer einzelnen Umdrehung.

Die Struktur ist komplexer, die Konstruktionsanforderungen sind höher.

Die Abstimmung von Spulenabstand und Frequenz ist sehr anspruchsvoll.

3. Vergleich der wesentlichen Unterschiede zwischen ein- und mehrgängigen Umdrehungen

Vergleich der Abmessungen einer einzelnen Windungsspule und einer Mehrwindungsspule

Die Aufheizrate ist sehr hoch.

Temperaturhomogenität, in der Regel sehr gut.

Der Heizbereich, der konzentrierte Bereich, der breite, kontinuierliche Bereich

Strukturelle Komplexität, Einfachheit, relative Komplexität.

Anwendungsprozess schnell, kurze Aufheizzeit, stabile und gleichmäßige Erwärmung

Systemstabilität, mäßig.

Wie soll ich mich entscheiden? Diese vier Fragen sind der Schlüssel.

In realen Projekten geht es nicht immer darum, was gut ist, sondern eher darum, was besser ist. Das lässt sich anhand der folgenden Beispiele beurteilen:

1. Wie lang ist die Aufheizzeit?

Es ist kurz und prägnant.

Lange, kontinuierliche Drehungen = mehrere Umdrehungen

2.Was ist wichtiger, Geschwindigkeit oder Gleichmäßigkeit?

Das Streben nach Geschwindigkeit

Gleichförmigkeit anstreben = > mehrere Wendungen

3.Ist ein kontinuierlicher Betrieb über einen längeren Zeitraum erforderlich?

Kurzzeitiger, intermittierender Betrieb = > Einzelumdrehung

Stabiler Betrieb über einen langen Zeitraum = mehrere Umdrehungen

4. Stellt der Prozess hohe Anforderungen an die Temperaturkontrolle?

Allgemeine Anforderungen – eine Umdrehung genügt

Eine präzise Steuerung eignet sich besser für mehrere Umdrehungen.

Die Konstruktion der Spule ist wichtiger als die Anzahl der Windungen selbst.

Ich möchte insbesondere betonen

Eine einfache oder mehrfache Drehung ist nur eine Form, die tatsächliche Wirkung wird erst durch das Gesamtkonzept bestimmt.

Dies umfasst Folgendes.

Der Durchmesser der Spule entspricht dem Werkstück

Ob der Abstand zwischen den Kurven angemessen ist

Anpassung an die Netzfrequenz

Ob sie über ausreichende Kühlsysteme verfügen

Vernünftig konstruierte Mehrwindungsspulen sind oft effizienter und haben eine längere Lebensdauer als zufällig hergestellte Einwindungsspulen.

Sechstens, Fazit: Die Wahl der richtigen Spule verbessert die Effizienz des Systems direkt.

Einzelumdrehung: schneller, leistungsstärker, kürzere Zeit, geeignet für intensive Erwärmung

Mehrfachdrehungen: stabiler, gleichmäßiger, geeignet für die Industrialisierung und kontinuierliche Produktion

Bei Induktionsheizsystemen ist die Spule der Kern, kein Zubehörteil.

Durch die Wahl der richtigen Spulenstruktur lassen sich schnellere Erwärmung, geringerer Energieverbrauch und stabilere Betriebseffekte erzielen, ohne die Leistung zu erhöhen.

Wenn Sie an einem konkreten Projekt arbeiten, empfehlen wir Ihnen, die tatsächlichen Prozessparameter zu berücksichtigen und ein spezialisiertes Spulenentwicklungsteam einzusetzen, anstatt einfach das Standardverfahren anzuwenden.
